지중저압접속함체-한전맨홀

한전맨홀

1. 간선용 저압접속함체 및 뚜껑

◎ 용도 : 지중배전선로의 저압케이블을 지중에서 접속하거나 분기하는 장소에
    매설하여 사용하는 간선용 접속함체 및 GFRP뚜껑.

  [한전규격: 117-821-JB-L / 104036-JB-L-B]

◎ 인가하중(뚜껑) : 6,500kgf

◎ 제품사양


▣ 부속품 내역 (제품인수시 부속품 확인)

2. 인입용 저압접속함체 및 뚜껑

◎ 용도 : 주택 및 상가등에 지중배전선로의 저압케이블을 접속하거나 분기하는 장소에 매설하여 사용하는 인입용 소형 접속함체 및 GFRP뚜껑.

 [한전규격 : 117-822-JB-S / 104037-JB-S-B]

◎ 인가하중(뚜껑) : 2,600kgf

◎ 제품사양


▣ 부속품 내역 (제품인수시 부속품 확인)

-------------------------------------------------------------------------- End of Page

◎주요생산품목 (SMC/GFRP재질 강화플라스틱)

☞ 전기맨홀

☞ 한전맨홀(지중용 저압접속함체/인입용&간선용)

☞ 통신맨홀 . 소화전맨홀 . 신호등맨홀

☞ SMC 물탱크(조립식)

​--------------------------------------------------------------------------

(주)에스엠씨 / 한전 맨홀공급업체

본사 : 경기도 김포시 통진읍 김포대로 2347

공장 : 충남 아산시 선장면 아산만로 592-20

☎ 031-997 8704 Fax. 031-997 8705

H. www.grptank.com E. info@grptank.com

지중저압접속함 기술시방서

저압접속함은 지중 저압케이블의 분기접속 또는 직선접속개소, 지중 저압 수용가의  인입개소,

기타 현장여건상 필요한 개소에 설치한다. 단, 다수의 저압간선을 시설하는 경우로서  상기 요건에

해당하지 않는 간선은 가급적 접속함을 경유하지 않도록 시설한다.

▣ 저압접속함의 설치장소

1) 간선용 : 보도 또는 중량물의 통행이 적은 이면

2) 인입용 : 신규 고객은 고객의 구내에 설치 (고객이 시설) , 기설 고객은 가급적 고객의  구내에 시설하되,

불가피한 경우 인입점에 가까운 장소에 설치한다.

▣ 접속함의 설치방법

1) 접속함 설치를 위한 터파기 및 되메우기는 설계기준 5200을 적용한다.

2) 터파기 작업 완료후 바닥면을 정지하고 기초잡석(두께 10㎝)을 포설한 후 콘크리트 (두께 10㎝)를 타설한다.

3) 타설 후 일정시간(약 24시간) 경과후 뚜껑이 도로면과 일치(GL+0～10mm 이내)하도록  접속함을 설치한다.

4) 간선용은 도로면과의 수평 유지를 위해 필요한 경우 본체의 상부에 콘크리트를  타설하여 높이 및 수평을조절한다

5) 간선용의 뚜껑틀은 고정볼트(4개)로 접속함에 견고하게 고정한다.

6) 뚜껑은 외부인의 임의개방을 방지하기 위하여 5각볼트(2개)를 취부하여야 한다.

                                             [ 지중용 저압접속함 시설 예시 그림 ]

▣ 접지 및 기타 유의사항

1) 모든 접속함에는 저압선로의중성선 및 접속장치의 외함접지를 위하여 제3종  접지공사(접지저항 100Ω 이하)를 시행하며.접지선은 나연동선 23㎟ 이상을  사용한다.

2) 케이블이 시설되지 않는 접속함에도 향후의 필요성을 감안하여 반드시 접지공사를  시행하여야 한다.

3) 접지에 관한 세부사항은 지중 저압선로 시설기준 제11항을 참고한다.

4) 케이블의 중성선과 접지선과의 접속은 C형 동스리브를 사용하여 접속하고 절연테이프로  절연 처리한다.

5) 접속장치의 금속제 외함접지는 접지선 끝에 압착단자를 취부하여 압착한 후 접속장치에  부착되어 있는

고정용 볼트에 압착단자를 고정하여 접지한다.

6) 케이블과 연결된 접지선 및 접지동봉과 연결된 접지선의 끝 부분에는 동관단자를  취부하여 압착한 후

접속함 하부에 부착되어 있는 접지 연결 동대에 볼트로 고정한다.

                                    [ 지중 저압선로 접지공사 방법 ]

-------------------------------------------------------------------------- End of Page

◎주요생산품목 (SMC/GFRP재질 강화플라스틱)

☞ 전기맨홀

☞ 한전맨홀(지중용 저압접속함체/인입용&간선용)

☞ 통신맨홀 . 소화전맨홀 . 신호등맨홀

☞ SMC 물탱크(조립식)

​--------------------------------------------------------------------------

(주)에스엠씨 / 한전 맨홀공급업체

본사 : 경기도 김포시 통진읍 김포대로 2347

공장 : 충남 아산시 선장면 아산만로 592-20

☎ 031-997 8704 Fax. 031-997 8705

H. www.grptank.com E. info@grptank.com

(주)에스엠씨 생산품 / Products By SMC CO.,LTD

(주)에스엠씨는 SMC(Sheet Molding Compound) 원료와 BMC(Bulk Molding Compound)

원료를 사용하여 대형 유압프레스로 금형에의한 친환경건축자재를 생산하는 국내최고의

성형기술을 보유하고있는 프레스성형 전문업체입니다.

SMC제품

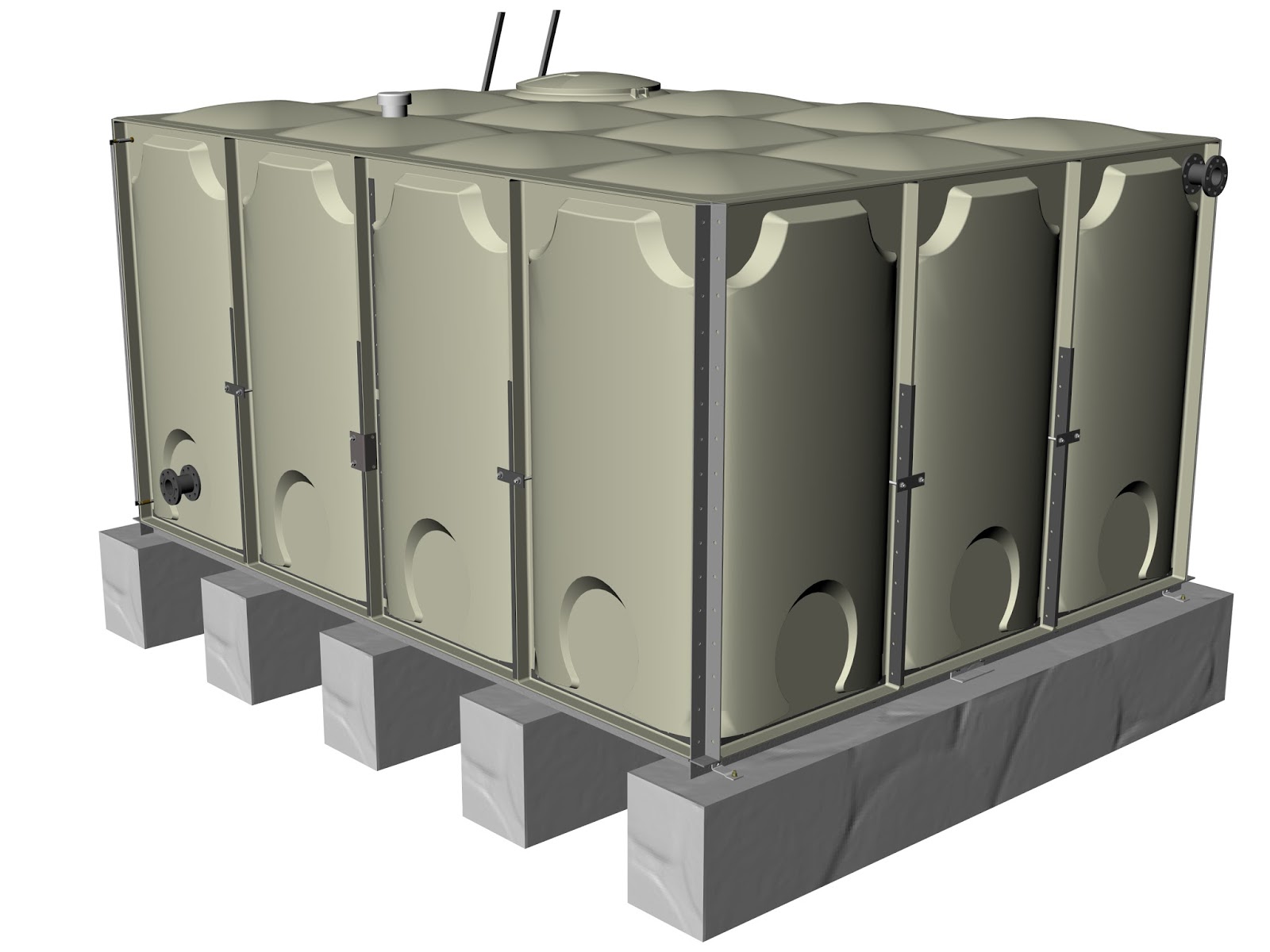

 - SMC물탱크(GRP Sectional Panel Water Tank)


GFRP 한전용 뚜껑

 - 지중저압접속함체(간선용) 및 뚜껑

 - 지중저압접속함체(인입용) 및 뚜껑

국내최고의 프레스 성형기술은 SMC물탱크등의 건축자재를 포함하여
한전맨홀,전기맨홀,통신맨홀,소화전맨홀,신호등맨홀을 생산하고있읍니다.
